Nuestra referencia. Los quemadores Weishaupt monarch®.

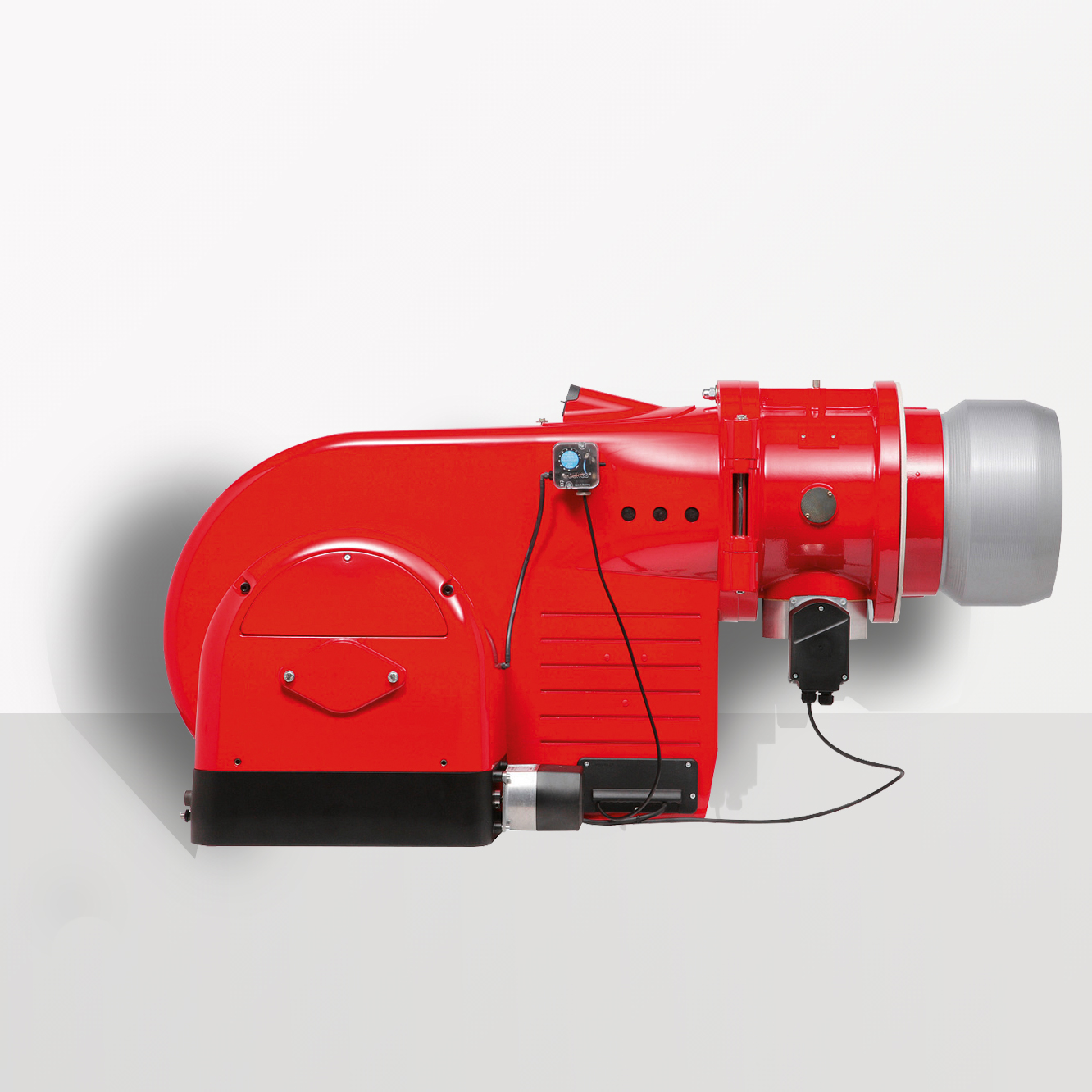

El quemador Weishaupt WM monarch® (55 hasta 12.000 kW)

El clásico quemador monarch® de Weishaupt sentó las bases del núcleo de la marca: la confiabilidad. Además de su robustez y durabilidad, la serie actual está equipada con la última tecnología digital. Los quemadores monarch® están disponibles como quemadores de gas, de gasóleo y mixtos.

Ventajas del equipo
Excelente relación precio-rendimiento

La construcción bien pensada del quemador permite utilizar sistemas de control de la combustión de forma variable. Esto permite responder a las solicitudes de los clientes a bajo costo y ofrecer un sistema que es una inversión económica integral.

Áreas versátiles de aplicación

La adaptación especial de la geometría de la llama a la cámara de combustión del Generador de calor  es la receta para el éxito de todos los quemadores Weishaupt. El sistema electrónico integrado en conexión con la óptima Cámara de mezcla  permite el uso individual en diferentes generadores de calor y sistemas de ingeniería de procesos.

Concepto de operación amigable

Todos los componentes, como la regulación de aire y combustible, están claramente dispuestos y son de fácil acceso.

Funcionamiento especialmente silencioso

Una unidad de soplante innovadora con una adaptación de carcasa optimizada minimiza la propagación del ruido.

También para biocombustibles

Los quemadores de gasóleo y mixtos de Weishaupt son generalmente adecuados para el gasóleo EL y gasóleo EL de bajo contenido de azufre según DIN 51603-1. El gasóleo EL con una mezcla de biocomponentes hasta un 10% según DIN SPEC 51603-6 se puede quemar con la misma facilidad que los Combustibles  líquidos estándares.

Posibilidades de aplicación
Montaje sencillo y universal

Todos los componentes eléctricos están conectados mediante enchufes. Los quemadores se pueden girar hacia la izquierda o hacia la derecha.

Preparado para el futuro

El sistema de control digital de la combustión de los quemadores monarch® ofrece la posibilidad de comunicación con otros sistemas, lo que permite la integración del quemador en otros sistemas de control o de automatización de edificios. Los estándares de la industria como el control remoto, la supervisión y el diagnóstico en caso de avería no son ajenos a Weishaupt.

Ejecuciones especiales

Weishaupt desarrolla y fabrica quemadores para casi todos los usos posibles, incluida la ejecución vertical.

Tecnología
multiflam®

La tecnología patentada Weishaupt multiflam® permite alcanzar valores de emisión especialmente bajos en grandes instalaciones de combustión.

El elemento central es una Cámara de mezcla  especial que crea un sistema interno de recirculación de gases de escape. Esto enfría la llama y reduce la formación de óxidos de nitrógeno. Los valores de NOₓ alcanzables son comparables a los de los quemadores compactos.

El espectro de potencia de las distintas series de quemadores Weishaupt en ejecución multiflam® varía de 100 kW hasta 23.000 kW.

Recirculación de humos

Los quemadores Weishaupt actuales en la versión 4LN cumplen con los estándares ambientales más estrictos del mundo. Una versión de quemador 4LN incluye un sistema de recirculación de humos, cuyos componentes de regulación están integrados en el quemador.

Los Combustibles  gaseosos casi no contienen azufre y, por lo tanto, los humos consisten principalmente en Dióxido de carbono  (CO2 ), Vapor de agua  (H2O) y nitrógeno (N2). Esto tiene un efecto positivo en la recirculación de humos porque ni las cenizas ni el hollín pueden contaminar el sistema.

Los ajustes especiales de la Cámara de mezcla  en combinación con el controlador digital de la combustión W-FM 200 garantizan una alta estabilidad de la llama y un comportamiento seguro del funcionamiento.

Premix

Valores de emisión de NOx  por debajo de 30 mg/kWh se pueden alcanzar con la tecnología Premix de Weishaupt.

El proceso de premezcla con la subsiguiente combustión en superficie es utilizado, desde hace muchos años, en la tecnología de las calderas de condensación en el rango de potencias bajas. Gracias al trabajo de desarrollo constante en Weishaupt, el proceso también se puede utilizar en rangos de potencia más altas, lo que permite que los quemadores LowNOx con tecnología Premix (quemadores PLN) alcancen valores excepcionales de emisión de NOx , por debajo de 30 mg/kWh.

En la combustión en superficie la mezcla homogénea de gas y aire es decisiva. Por ello se ha desarrollado una Cámara de mezcla  completamente nueva. La característica esencial es la conducción separada de gas y aire, que se mezclan solo en el tubo de llama.

Quemadores Weishaupt serie WM monarch® (55-12.000 kW)

Tipo Potencia (kW)
WM-G10/2 290 - 2,388
WM-G10/3 444 - 3,583
WM-G10/4 444 - 3,924
WM-G20/2 614 - 5,801
WM-G20/3 853 - 8,530
WM-G20/4 1,024 - 10,236
WM-G30/1 1,365 - 13,649
WM-G30/2 1,877 - 17,061
Tipo Potencia (kW)
WM-G20/2 682 - 4,948
WM-G20/3 1,194 - 6,824
WM-G30/1 1,365 - 12,966
WM-G30/2 1,706 - 17,061
WM-G30/3 1,706 - 17,061
WM-G50/0 3,412 - 25,591
WM-G50/1 3,412 - 28,321
WM-G50/2 3,412 - 37,534
Tipo Potencia (kW)
WM-G10/2 341 - 2,047
WM-G10/3 427 - 3,071
WM-G20/2 682 - 4,948
WM-G20/3 1,194 - 6,824
WM-G30/1 1,365 - 11,942
WM-G30/2 1,706 - 15,355
WM-G30/3 1,706 - 17,061
WM-G50/0 2,559 - 23,885
WM-G50/1 2,559 - 26,273
WM-G50/2 3,071 - 31,050
WM-G50/3 3,071 - 34,121
WM-G50/4 3,753 - 37,534
Tipo Potencia (kW)
WM-G10/1 188 - 1,194
WM-G10/2 256 - 2,150
WM-G10/3 427 - 3,071
WM-G10/4 427 - 3,753
WM-G20/2 853 - 5,459
WM-G20/3 1,024 - 6,824
WM-G30/1 1,194 - 9,554
WM-G30/2 1,365 - 12,966
WM-G30/3 2,047 - 18,426
WM-G30/4 2,730 - 20,473
Tipo Potencia (kW)
WM-G10/1 188 - 1,382
WM-G10/2 222 - 2,150
WM-G10/3 341 - 3,412
WM-G10/4 375 - 4,265
WM-G20/2 512 - 7,165
WM-G20/3 1,194 - 8,872
WM-G30/1 1,194 - 10,578
WM-G30/2 1,535 - 13,990
WM-G30/3 2,047 - 19,449
WM-G30/4 2,047 - 21,155
WM-G50/1 2,730 - 27,297
WM-G50/2 3,412 - 37,534
WM-G50/3 3,412 - 40,946
Tipo Potencia (kW)
WM-G10/1 68 - 1,382
WM-G10/2 102 - 2,150
WM-G10/3 171 - 3,412
WM-G10/4 205 - 4,265
WM-G20/2 273 - 6,824
Tipo Potencia (kW)
WM-L10/2 409 - 2,047
WM-L10/3 682 - 3,071
WM-L20/2 1,365 - 4,948
WM-L20/3 1,535 - 6,824
WM-L20/4 1,194 - 8,360
WM-L30/1 1,535 - 11,942
WM-L30/2 2,047 - 15,355
WM-L30/3 2,047 - 17,061
WM-L50/0 4,095 - 23,885
WM-L50/1 4,095 - 26,273
WM-L50/2 5,118 - 31,050
WM-L50/3 5,118 - 34,121
Tipo Potencia (kW)
WM-L10/1 256 - 1,382
WM-L10/2 512 - 2,047
WM-L10/3 853 - 2,730
WM-L10/4 1,109 - 3,822
WM-L20/1 1,365 - 4,777
WM-L20/2 2,047 - 7,165
WM-L20/3 2,730 - 8,872
WM-L30/1 2,730 - 10,578
WM-L30/2 3,071 - 13,990
WM-L30/3 3,753 - 19,449
WM-L50/1 4,095 - 27,297
WM-L50/2 5,971 - 37,534
WM-L50/3 5,971 - 40,946
Tipo Potencia (kW)
WM-S10/1 341 - 1,535
WM-S10/2 597 - 2,388
WM-S10/3 785 - 3,003
WM-S10/4 1,024 - 3,822
WM-S20/2 1,535 - 6,824
WM-S20/3 2,388 - 8,360
WM-S30/1 2,559 - 9,554
WM-S30/2 3,071 - 12,625
WM-S30/3 3,753 - 18,426
Tipo Potencia (kW)
WM-GL20/2 682 - 4,948
WM-GL20/3 1,194 - 6,824
WM-GL30/1 1,535 - 12,625
WM-GL30/2 1,706 - 15,355
WM-GL30/3 1,706 - 17,061
WM-GL50/0 3,412 - 25,591
WM-GL50/1 3,412 - 28,321
WM-GL50/2 3,753 - 37,534
Tipo Potencia (kW)
WM-GL10/2 341 - 2,047
WM-GL10/3 427 - 3,003
WM-GL20/2 682 - 4,948
WM-GL20/3 1,194 - 6,824
WM-GL20/4 1,024 - 8,360
WM-GL30/1 1,365 - 11,942
WM-GL30/2 1,706 - 15,355
WM-GL30/3 1,706 - 17,061
WM-GL50/0 2,559 - 23,885
WM-GL50/1 2,559 - 26,273
WM-GL50/2 3,071 - 31,050
WM-GL50/3 3,071 - 34,121
Tipo Potencia (kW)
WM-GL10/1 222 - 1,382
WM-GL10/2 256 - 2,150
WM-GL10/3 375 - 3,412
WM-GL10/4 444 - 4,265
WM-GL20/2 512 - 6,824
WM-GL20/3 853 - 8,360
WM-GL30/1 1,194 - 10,578
WM-GL30/2 1,535 - 13,990
WM-GL30/3 2,047 - 19,449
WM-GL50/1 2,730 - 27,297
WM-GL50/2 3,412 - 37,534
WM-GL50/3 3,412 - 40,946
Tipo Potencia (kW)
WM-GS20/2 1,535 - 5,801
WM-GS20/3 2,388 - 7,507
WM-GS30/1 1,194 - 10,578
WM-GS30/2 1,535 - 13,649
WM-GS30/3 2,047 - 19,449

Material informativo. Detallado, completo, interesante.

Informationsmaterial Magazin

Quemadores WM monarch® Los versátiles

El quemador adecuado para cada aplicación. Weishaupt ofrece una amplia variedad de ejecuciones como estándar, con posibilidades de ampliación para satisfacer los requisitos específicos de cada cliente.

Terminal de usuario

  • Con pantalla codificada para uso internacional
  • Memoria backup integrada para seguridad de datos
Opener
Controlador digital de la combustión W-FM50/54

  • Con consola de conexión integrada y interface Bus
Opener
Variador de frecuencia para regulación de velocidad

  • Software para regulación de velocidad integrado de serie en el controlador de la combustión
  • Mejora la eficiencia y reduce los costos de electricidad
Opener

Carcasa de aspiración de aire Aspiración de aire exterior

La contaminación del aire es perjudicial no solo para las personas, sino también para la tecnología. Sustancias agresivas como halógenos, cloruros y fluoruros provocan reacciones indeseables durante la combustión.

Carcasa para aspiración de aire exterior para WML10

  • Hay variantes para la succión desde arriba, desde abajo y, como en la imagen, desde atrás
  • La bomba de combustible está embridada en el exterior del suministro de aire
Opener
Carcasa para aspiración de aire exterior para WML10 o WMGL10

  • Succión de aire desde arriba
  • Se puede instalar un acoplamiento magnético para la bomba en cualquier dirección de entrada
Opener
Carcasa para aspiración de aire exterior para WMG10

  • Hay variantes para la succión desde arriba, desde abajo y, como en la imagen, desde atrás
Opener
